機器の接続手順

SMRT Conferenceに接続（インターネット接続）・ネームカード印刷を行うにあたり各機器の接続手順です。

機器の接続箇所とケーブルには色分けのシールが貼ってありますので合わせるようにしてください。

●LANケーブル

●ルーター用電源アダプター

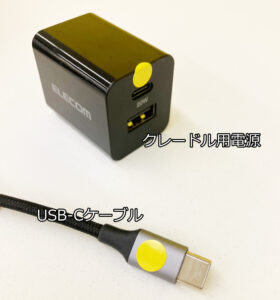

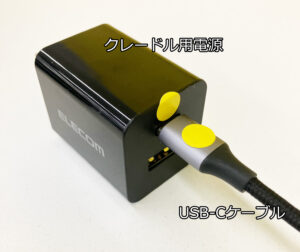

●クレードル用電源 USB-C

●ポケットWi-Fi　クレードル

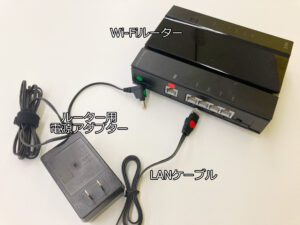

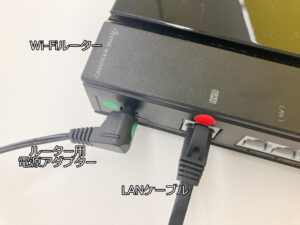

Wi-Fiルーターには●電源アダプター・●LANケーブルを接続

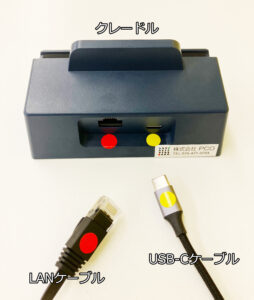

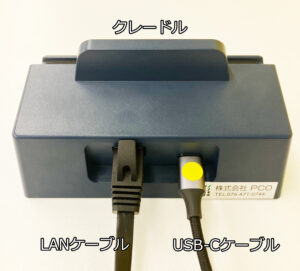

クレードルには●LANケーブル・●USB-Cを接続

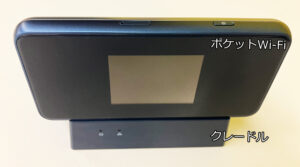

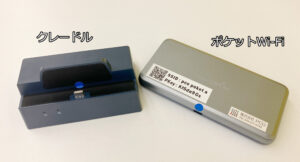

クレードルにポケットWi-Fiを取り付けます。接続部分は●USB-Cです。

クレードルは必ず電源を接続してください。

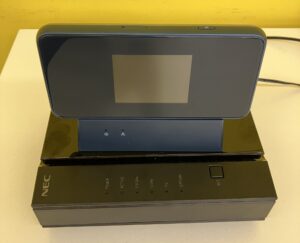

Wi-Fiルーターの上にクレードルを置き、ポケットWi-Fiを設置した状態

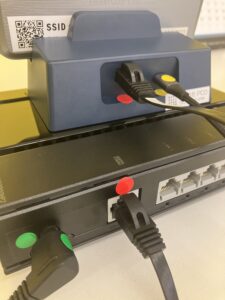

接続完了した背面

同じ色のシールを目安に接続してください。

配線材にもシールが貼ってあります。

●ポケットWi-Fiはクレードルに必ず取り付けてください。また、●電源の接続を行ってください。

●LANケーブルはしっかりはまると「カチッ」と音がします。

ポケットWi-Fiは電源ボタンを押し、起動させてください。

Wi-Fiルーターは電源ボタンがありません。●コンセントを挿すと電源が入ります。動くようになるまで3分程要します。

必ず電源を接続してください。

パソコン・プリンターはWi-Fiで接続しますので電源ケーブルを挿し、電源ボタンを押し起動させてください。

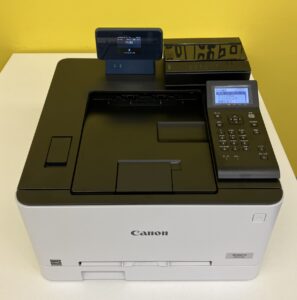

プリンタ―の上にWi-Fiルーター、ポケットWi-Fiを置いた状態

機器・配線材はあくまで1例です。お送りするものはシールなどで分かり易くして送らさせていただきます。
